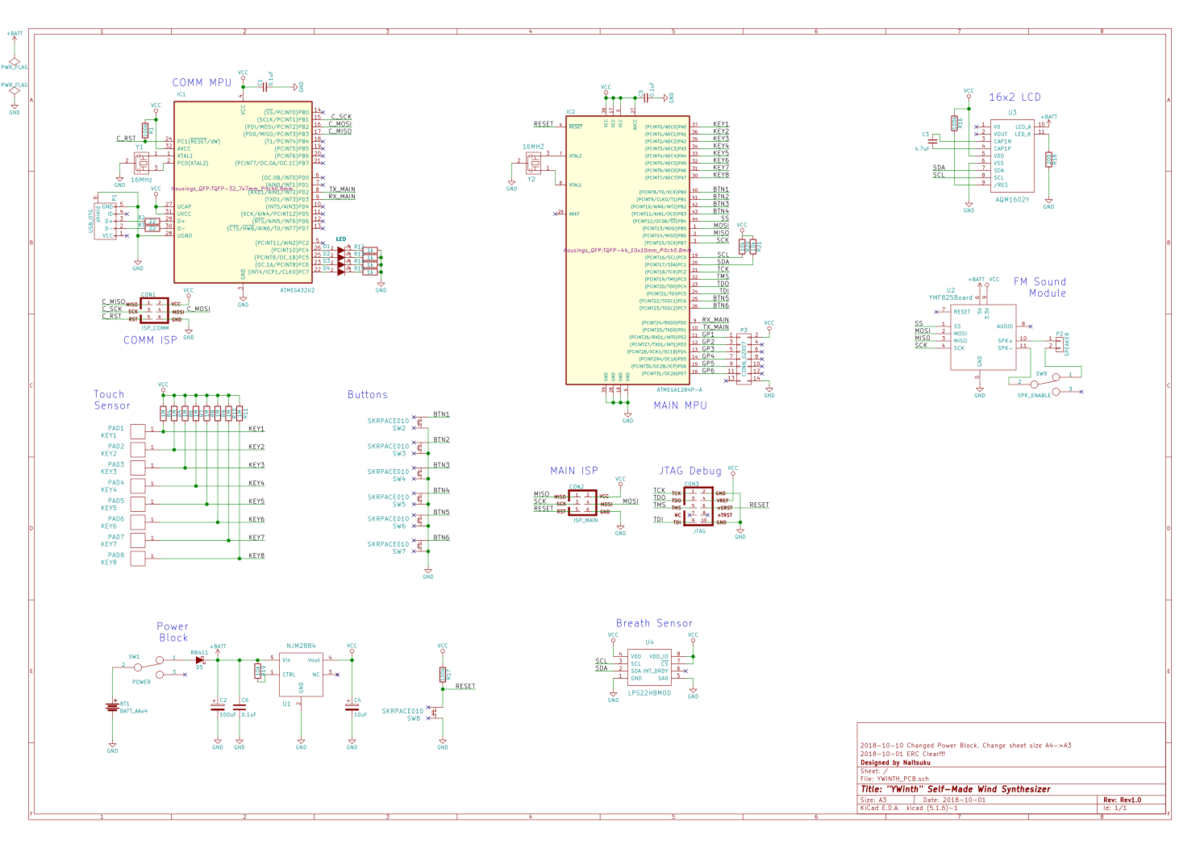

電子管楽器 YWinthのファームウェア・基板データの公開
以前製作した，電子管楽器『YWinth』のファームウェア，基板データを公開しました。 何かのお役に立てれば幸いです。
今更ですが昔つくった「YWinth」のソースコードと，基板データを公開しました。https://t.co/fFOyFoNFr0 : ソースhttps://t.co/KT7iXulxek : 基板
— Naitsuku🌍 (@nainara_tsukuru) January 9, 2021
たのしい電子管楽器のつくりかた
管楽器の形をした電子楽器『YWinth』を自作してみました。一般的にはウィンドシンセサイザーなどと呼ばれていると思います。 キーに指をあて，マウスピースから息を吹き込むと電子音を奏でます。
この記事では，作った楽器の紹介と，その動作原理の説明を行います。
まとまりのない文章ですが，読んでいただければ幸いです。
動画
こんな感じの楽器です！
動機
管楽器にあこがれがあったのですが，今更始めるのもなあ... と，5年ほど思っていたのですが，自分で楽器を作ってしまえばいいんだ！となって，作りました。
ウィンドシンセサイザーはポップインストゥルメントバンド『T-SQUARE』で使用されているAKAIの『EWI』が最も有名だと思います。 EWIになんとなくあこがれがあり，EWIを買って練習しようかと思ったのですが，吹くだけでは面白くないので，勉強をかねて自作してみることにしました。
デザイン
構成
ブロック図
ハードウェアの構成です。
内部構成
よこからみた図です。
マウスピース
Fusion360で設計し，友人の3Dプリンタで印刷しました。息は下側に抜ける構造になっています。
ブレスセンサ
ブレスセンサは大気圧センサを使用しています。 起動時に大気圧を測定し，これをオフセット値とします。 息を吹き込むとマウスピース内の気圧が上がるため，これを検出し，音量を変化させます。
販売ページ： LPS22HB 【防滴・防塵】気圧センサモジュール(I2C/SPIタイプ) - LPS22HB - ネット販売 (ストロベリーリナックス)
タッチセンサ
キーには静電容量式タッチセンサを使用しています。 センサに触れることによる静電容量の変化を，RC回路の過渡応答で検出します。 プリント基板のパターンとしてセンサをつくっています。
参考資料： ELM - タッチ・センサの実験 (ChaN氏)
音源(シンセサイザ)
音源にはヤマハ製FM音源モジュール『YMF825』を採用しています。レジスタに音色，音階を書き込むだけで簡単に音を出すことができます。 ＦＭ音源とは，デジタルシンセサイザーの方式の一つで，正弦波を出すオペレータを複数接続することで， さまざまな音色を作り出すことができる特徴があります。（詳細はググってください） 古くは，ヤマハのキーボード(DXシリーズ等)や，パソコン(NEC PC88シリーズ等)，携帯電話などに使われていた方式です。 現在はサンプリング音源の普及によって下火になっています。
ＦＭ音源の仕組み：FM‰¹Œ¹‚ÌŠî‘b’mŽ¯ 参考資料： YMF825Board紹介 (YMF825モジュール公式ページ)
プリント基板
プリント基板はKiCadで設計し，PCBgogoで発注しました。 Fedexによる配送で，注文から1週間程度で到着しました。早いです。
プリント基板試作・製作・製造のPCBGOGO.JP【中国基板試作メーカ】
マイコン
マイコンはAtmelのAVRマイコン『ATmega1284P-AU』を採用しました。 特筆すべきことのないごく普通の8bitマイコンです。 効率的なデバッグのため同時にAtmel-ICEを購入しました。JTAG経由でデバッグができます。 ブレークポイントを張ったり，変数をWatchしたりしながら楽しく開発しました。
ただ正直な話，もう8bitの時代ではないです。素直にSTM32を使った方がいいと思う。安いし。
PCアプリケーション
YWinthとPCを接続して，音色をいじったり，運指をいじったりするアプリを開発中です...
野良Maker
岐阜県で行われた大垣ミニメイカーフェアというイベントに本機を持参しました。 出展者でもなんでもなかったのですが，会場で吹きまくっていたところ，そこそこ好評でした。 来年のMFTには出展したいと考えています。
かんそう
やっぱり，音が出るものをつくるのは楽しいと思いました。 楽譜が読めず，楽器経験は小学校のリコーダーくらいの自分ですが， 慣れれば意外と吹けるもので，楽器が好きになりました。
楽器作りは楽しいので，今度も作っていきたいと思います🌎
